Anatomia do Osciloscópio MDS120M


    Nesse post eu faço um review do MDS120M que é um osciloscópio digital portátil, bem pequeno mas que demonstra um nível de performance interessante.

    Ele é bom, é barato e pelo preço que é vendido atende a grande maioria das aplicações simples que demandam portabilidade. Seu chip ARM executa muito bem aquilo a que se propõe, e está bem casado com o chip ADC.


INTENÇÃO DESSE POST

  • Mostrar o funcionamento do MDS120M
  • Examinar a arquitetura de Hardware

ESPECIFICAÇÕES

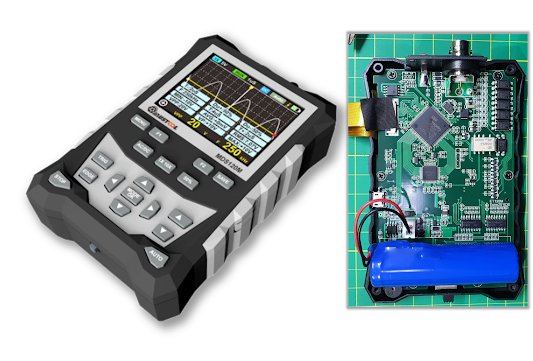

    Ao observar o equipamento, identificamos que ele é bem compacto, gostei muito do fato dele ter um suporte para ficar em pé, facilita a visualização na vertical.

    É um aparelho bem simples, o manual diz que a a bateria dura 6 horas, abaixo no post vocês verão como ele funciona.

    Conforme vocês podem observar nas especificações acima, o display dele é de 320x240. Observem que destaquei onde diz que a taxa máxima de amostragem é de 500MSps.

    Ele promete 500MSps, mas de fato pode fazer 200MSps. Isso segue uma tendência de indústria de inflar suas features para tentar sobreviver em um mercado capitalista selvagem. É só lembrarmos da potência PMPO vs RMS dos equipamentos de áudio.

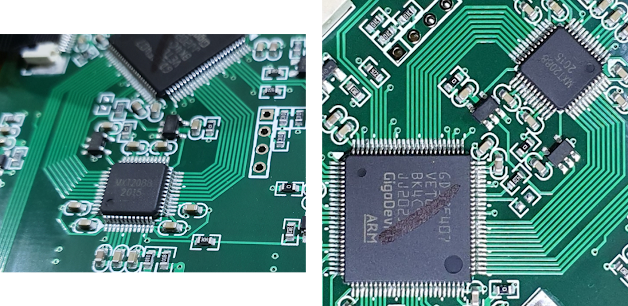

    Esse equipamento consiste de dois componentes principais: um microcontrolador e um conversor AD, que é o MXT2088.

    Embora o osciloscópio seja de traço simples, porém o chip suporta dois canais, que é o chip conversor AD de dois canais que mencionei acima.




    Observando o diagrama acima, temos o amplificador operacional diferencial, logo depois o conversor AD e o registrador de 8 bits.



    Na imagem acima, vocês podem observar qual o chip que utilizam como processador genérico, é um chip derivado do STM32.

Observe os diagramas de bloco abaixo:


    Observem no esquema abaixo do chip STM23F407


    Para minha surpresa ele usa um chip GD32F407 VET6 que é um clone do STM32F407 VET6 da ST Microelectronics. Ou seja um Cortex M4 ARM.

    Abaixo temos o datasheet oficial e uma comparação entre o STM32F407VET6 e o GD32F407 VET6.





    Esse chip é muito utilizado em controladora de drones, por possuir uma série de recursos de cálculo acelerado.

    No vídeo eu explico detalhadamente os chips e as suas diferenças.

1x canal


2x canais 180

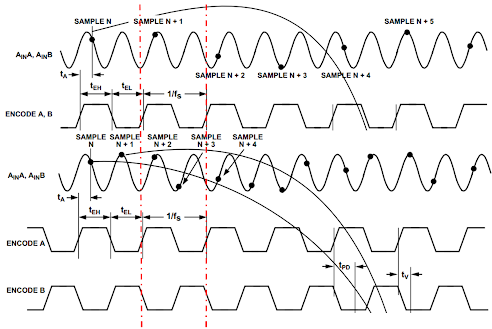

COMPARANDO O MODO SIMPLES E O DUPLO


TECLADO


    A engenharia reversa é sempre um processo trabalhoso, mas aqui eu dei uma olhada naquilo que considerei a estratégia principal do projetista.

    Usar um chip ARM 32bits que possui muitas IOs paralelas para dar conta de display, teclado, leitura do ADC e tratamento de sinais. Isso derruba os custos.

    Curiosamente esse chip pode ser programado com Arduino IDE pois existe o Core dele portado no


    Mas é possível que eles tenham usado o ambiente de programação da própria ST.

    Esse post foi um review bem diferente, sempre que for fazer um review vou para esse lado da anatomia do equipamento, o que há de engenharia, é muito mais que um review, pois conforme você desmonta, isso te enriquece, faz com que você aprenda muito mais.

    Muito obrigado pelo apoio, abraços do Fernando K.

Download dos arquivos

PDF
