Comunicando 3 microcontroladores com SPI




Um Arduino Mega como master se comunicando com um ESP32 e um Arduino Uno, ambos como slave. Toda a explicação desta comunicação utilizando SPI, tratando do envio do estado dos pinos Digitais e Analógicos (AD) do Arduino Mega para o ESP32 e do Arduino Mega para o Arduino UNO, você vê neste vídeo acima. Pessoal, sei que SPI não é um assunto tão bacaninha. Posso dizer até ligeiramente “árido”, mas é indispensável.



RECURSOS USADOS

·         ESP-WROOM32 (38 pinos)
·         Arduino Mega 2560
·         Arduino UNO
·         Protoboard
·         Conversor de nível lógico 3V3-5V
·         Jumpers
·         Push button
·         Resistor 10K ohm






PINOUT ARDUINO MEGA





PINOUT ARDUINO UNO






PINOUT ESP32






MONTAGEM




*Conecte utilizando conversor de nível:
D50 > H1 L1 < GPIO19
D51 > H2 L2 < GPIO23
D52 > H3 L3 < GPIO18
D53 > H4 L4 < GPIO5








CÓDIGO

Configurações

ESP32 - Bibliotecas necessárias

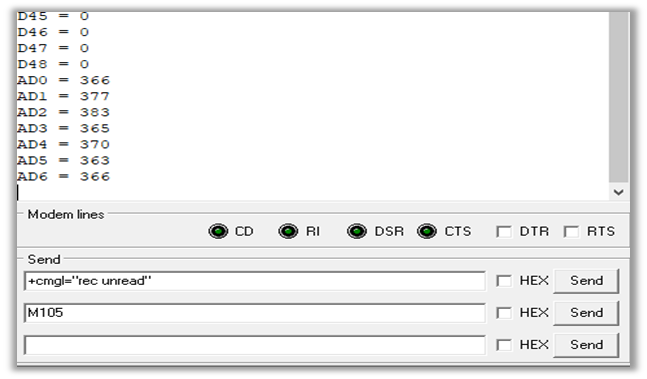

VISUALIZAÇÃO NO MONITOR SERIAL (UNO)





VISUALIZAÇÃO NO MONITOR SERIAL (ESP)






CÓDIGO ESP32

Fluxograma







CÓDIGO MEGA

Fluxograma






CÓDIGO UNO

Fluxograma





CÓDIGO

CÓDIGO MEGA

Declarações e Variáveis

// Biblioteca SPI
#include <SPI.h>

// Pinos SPI default utilizados
#define GPIO_MISO 50
#define GPIO_MOSI 51
#define GPIO_SCK 52
#define GPIO_SS_ESP 53
#define GPIO_SS_UNO 49

// Botão que servirá como disparo de envio SPI
int eventPin = 13;

// Estruturas que guardarão os valores dos pinos Digitais e AD
// As estruturas devem possuir no máximo 32 bytes (tamanho máximo de transações SPI). Um valor digital ocupa 1 byte de espaço, enquanto um valor AD ocupa 2 bytes
// A variável type indica qual o tipo de estrutura for enviado, assim, do lado do slave, podemos identificar qual é a estrutura que foi recebida

// A struct "digitalPinsUntil33" guarda os valores dos pinos D2 a D33, exceto o D13 (pino usado para o botão). Possui um tamanho de 32 bytes
struct digitalPinsUntil33
{
    uint8_t type = 1;
    uint8_t digitalPins[31];
};

// A struct "digitalAndADPins" guarda os valores dos pinos D32 a D49 e também os A0 a A6. Possui um tamanho de 30 bytes
struct digitalAndADPins
{
    uint8_t type = 2;
    uint8_t digitalPins[15];
    uint16_t ADPins[7];
};

// Declaração das variáveis especiais (structs) globais
struct digitalPinsUntil33 DPins1;
struct digitalAndADPins Dpins2_ADPins1;



Setup


void setup()
{
  // Iniciamos a velocidade da serial em 115200 para debug
  Serial.begin(115200);

  setupGPIOs();
/*
  // Caso seja necessário saber qual o tamanho da estrutura basta descomentar o código abaixo e visualizar no monitor serial
  Serial.println((int)sizeof(digitalPinsUntil33)); // Tamanho de 32 bytes
  Serial.println((int)sizeof(digitalAndADPins)); // Tamanho de 31 bytes
*/
  // Iniciamos a SPI
  SPI.begin();

  // Setamos o pino do botão como entrada
  pinMode(eventPin, INPUT);
  // Setamos os pinos slave select como saída
  pinMode(GPIO_SS_ESP, OUTPUT);
  pinMode(GPIO_SS_UNO, OUTPUT);

  // Setamos o pino Clock como saída
  pinMode(GPIO_SCK, OUTPUT);


  // Setamos o pino Clock para baixo (SPI_MODE0)
  digitalWrite(GPIO_SCK, LOW);

  // Deixamos os slaves desabilitado (quando low significa que uma nova transação será feita)
  digitalWrite(GPIO_SS_ESP, HIGH);
  digitalWrite(GPIO_SS_UNO, HIGH);

  Serial.println("Master Initialized");
  delay(10);
}


Loop


void loop()
{
  // Se o botão foi pressionado
  if(digitalRead(eventPin))
  {
    // Aguarda soltar o botão
    while(digitalRead(eventPin))
        delay(1);

    // Aguarda 1 segundo, se o botão for pressionado novamente enviamos para o UNO, senão, enviamos para o ESP32
    if(buttonPressed(1000))
    {
        // Envia para o arduino
        Serial.println("Enviando para o Arduino UNO");
        sendValuesToUNO();
    }
    else
    {
        // Envia para o ESP
        Serial.println("Enviando para o ESP32");
        sendValuesToESP();
    }

    // Aguarda soltar o botão
    while(digitalRead(eventPin))
        delay(1);
  }
  else
    delay(10);
}


SendValuesToUNO


// Função que envia as 2 structs para o Arduino UNO
void sendValuesToUNO()
{
    Serial.println("Lendo pinos");

    // Efetuamos as leituras de todos os pinos
    readPins();

    Serial.println("Enviando parte 1");

    // Enviamos a primeira estrutura em uma transação
    sendStruct(DPins1, GPIO_SS_UNO);
    delay(500);

    Serial.println("Enviando parte 2");

    // Enviamos a segunda estrutura em outra transação
    sendStruct(Dpins2_ADPins1, GPIO_SS_UNO);
    delay(500);

    Serial.println("OK");
}


SendValuesToESP

// Função que envia as 2 structs para o ESP32
void sendValuesToESP()
{
    Serial.println("Lendo pinos");

    // Efetuamos as leituras de todos os pinos
    readPins();

    Serial.println("Enviando parte 1");

    // Enviamos a primeira estrutura em uma transação
    sendStruct(DPins1, GPIO_SS_ESP);
    delay(150);

    Serial.println("Enviando parte 2");

    // Enviamos a segunda estrutura em outra transação
    sendStruct(Dpins2_ADPins1, GPIO_SS_ESP);
    delay(150);

    Serial.println("OK");
}


SendStruct


// Função que envia os valores da estrutura do tipo 1 via SPI
void sendStruct(struct digitalPinsUntil33 dados, int SSPin)
{
    // Selecionamos o slave correspondente ao pino SSPin (arduino uno ou esp)
    digitalWrite(SSPin, LOW);
    delay(100);

    // Criamos um ponteiro que aponta para o primeiro byte da estrutura 'dados'
    uint8_t *p = (uint8_t*)&dados;

    // Percorremos byte a byte da estrutura, enviando-os um por vez, até que todos os 32 bytes sejam enviados
    for(int i=0; i<(int)sizeof(digitalPinsUntil33); i++)
    {
        SPI.transfer(*p++);
        delay(5);
    }

    delay(100);
    // Desativamos o slave correspondente ao pino SSPin (arduino uno ou esp)
    digitalWrite(SSPin, HIGH);
}


// Função que envia os valores da estrutura do tipo 2 via SPI
void sendStruct(struct digitalAndADPins dados, int SSPin)
{
    // Selecionamos o slave correspondente ao pino SSPin (arduino uno ou esp)
    digitalWrite(SSPin, LOW);
    delay(100);

    // Criamos um ponteiro que aponta para o primeiro byte da estrutura 'dados'
    uint8_t *p = (uint8_t*)&dados;

    // Percorremos byte a byte da estrutura, enviando-os um por vez, até que todos os 31 bytes sejam enviados
    for(int i=0; i<(int)sizeof(digitalAndADPins); i++)
    {
        SPI.transfer(*p++);
        delay(5);
    }

    delay(100);
    // Desativamos o slave correspondente ao pino SSPin (arduino uno ou esp)
    digitalWrite(SSPin, HIGH);
}



readPins


// Função que lê os pinos e guarda seus valores nas estruturas
void readPins()
{
    // Estrutura do tipo 1: digitalPinsUntil33
    DPins1.digitalPins[0] = digitalRead(2);
    DPins1.digitalPins[1] = digitalRead(3);
    DPins1.digitalPins[2] = digitalRead(4);
    DPins1.digitalPins[3] = digitalRead(5);
    DPins1.digitalPins[4] = digitalRead(6);
    DPins1.digitalPins[5] = digitalRead(7);
    DPins1.digitalPins[6] = digitalRead(8);
    DPins1.digitalPins[7] = digitalRead(9);
    DPins1.digitalPins[8] = digitalRead(10);
    DPins1.digitalPins[9] = digitalRead(11);
    DPins1.digitalPins[10] = digitalRead(12);

    // O Botao está ligado na gpio13, então não faz parte dos pinos válidos
    DPins1.digitalPins[11] = digitalRead(14);
    DPins1.digitalPins[12] = digitalRead(15);
    DPins1.digitalPins[13] = digitalRead(16);


    DPins1.digitalPins[14] = digitalRead(17);
    DPins1.digitalPins[15] = digitalRead(18);
    DPins1.digitalPins[16] = digitalRead(19);
    DPins1.digitalPins[17] = digitalRead(20);
    DPins1.digitalPins[18] = digitalRead(21);
    DPins1.digitalPins[19] = digitalRead(22);
    DPins1.digitalPins[20] = digitalRead(23);
    DPins1.digitalPins[21] = digitalRead(24);
    DPins1.digitalPins[22] = digitalRead(25);
    DPins1.digitalPins[23] = digitalRead(26);
    DPins1.digitalPins[24] = digitalRead(27);
    DPins1.digitalPins[25] = digitalRead(28);
    DPins1.digitalPins[26] = digitalRead(29);
    DPins1.digitalPins[27] = digitalRead(30);
    DPins1.digitalPins[28] = digitalRead(31);
    DPins1.digitalPins[29] = digitalRead(32);
    DPins1.digitalPins[30] = digitalRead(33);



    // Estrutura do tipo 2: digitalAndADPins
    Dpins2_ADPins1.digitalPins[0] = digitalRead(34);
    Dpins2_ADPins1.digitalPins[1] = digitalRead(35);
    Dpins2_ADPins1.digitalPins[2] = digitalRead(36);
    Dpins2_ADPins1.digitalPins[3] = digitalRead(37);
    Dpins2_ADPins1.digitalPins[4] = digitalRead(38);
    Dpins2_ADPins1.digitalPins[5] = digitalRead(39);
    Dpins2_ADPins1.digitalPins[6] = digitalRead(40);
    Dpins2_ADPins1.digitalPins[7] = digitalRead(41);
    Dpins2_ADPins1.digitalPins[8] = digitalRead(42);
    Dpins2_ADPins1.digitalPins[9] = digitalRead(43);
    Dpins2_ADPins1.digitalPins[10] = digitalRead(44);
    Dpins2_ADPins1.digitalPins[11] = digitalRead(45);
    Dpins2_ADPins1.digitalPins[12] = digitalRead(46);
    Dpins2_ADPins1.digitalPins[13] = digitalRead(47);
    Dpins2_ADPins1.digitalPins[14] = digitalRead(48);

    Dpins2_ADPins1.ADPins[0] = analogRead(A0);
    Dpins2_ADPins1.ADPins[1] = analogRead(A1);
    Dpins2_ADPins1.ADPins[2] = analogRead(A2);
    Dpins2_ADPins1.ADPins[3] = analogRead(A3);
    Dpins2_ADPins1.ADPins[4] = analogRead(A4);
    Dpins2_ADPins1.ADPins[5] = analogRead(A5);
    Dpins2_ADPins1.ADPins[6] = analogRead(A6);
}


setupGPIOs


// Função que seta os pinos como input
void setupGPIOs()
{
    for(int i=2; i<13; i++)
        pinMode(i, INPUT);

    for(int i=14; i<49; i++)
        pinMode(i, INPUT);

    pinMode(A0, INPUT);
    pinMode(A1, INPUT);
    pinMode(A2, INPUT);
    pinMode(A3, INPUT);
    pinMode(A4, INPUT);
    pinMode(A5, INPUT);
    pinMode(A6, INPUT);
}



CÓDIGO ESP

Declarações e Variáveis

// Biblioteca SlaveSPI para ESP32
#include <SlaveSPI.h>
// Biblioteca SPI
#include <SPI.h>

// Pinos SPI utilizados
#define _MISO   (gpio_num_t)19
#define _MOSI   (gpio_num_t)23
#define _SCK    (gpio_num_t)18
#define _SS     (gpio_num_t)5

// Objeto SlaveSPI, setamos para virtual SPI (VSPI)
SlaveSPI slave(VSPI_HOST);

// Variável usada para que duas tasks não exibam na serial ao mesmo tempo, evitando que os valores se embaralhem durante suas exibições
bool serialIsBusy = false;


// Variáveis que correspondem ao código do Arduino Mega (explicação no código do Arduino Mega)
struct digitalPinsUntil33
{
  uint8_t type;
  uint8_t digitalPins[31];
};

struct digitalAndADPins
{
  uint8_t type;
  uint8_t digitalPins[15];
  uint16_t ADPins[7];
};

struct digitalPinsUntil33 DPins1;
struct digitalAndADPins Dpins2_ADPins1;

void readData(uint8_t type);


Setup


void setup()
{
  // Desabilitamos o watchdog de hardware do core 0
  disableCore0WDT();

  // Setamos a velocidade da serial para 115200
  Serial.begin(115200);

  // Setamos o pino Slave Select como entrada
  pinMode(_SS, INPUT);
  // Setamos o pino Clock como entrada
  pinMode(_SCK, INPUT);
  // Setamos o pino MISO como saída
  pinMode(_MISO, OUTPUT);

  // Iniciamos a SPI setando os pinos, tamanho máximo de transmissões (32 bytes) e setando a função callback (opcional)
  slave.begin(_MISO, _MOSI, _SCK, _SS, 32, callback_after_slave_tx_finish);
}



Loop


void loop()
{
  // Se existem dados a serem lidos
  if(slave.getInputStream()->length() && digitalRead(_SS) == HIGH)
  {
    uint8_t type;
    // Obtemos o primeiro byte, que indica o tipo de struct recebida
    type = slave.getInputStream()->getBuffer()[0];

    // Efetuamos a leitura de acordo com o seu tipo
    readData(type);

    slave.flushInputStream();
  }
}


ReadData

// Função que lê os dados, atribuindo aos endereços das structs
void readData(uint8_t type)
{
  // Executamos um switch/case para o tipo (type)
  switch(type)
  {
    case 1:
      // Atribuimos ao endereço da struct global DPins1, os valores em bytes recebidos por SPI
      memcpy(&DPins1, slave.getInputStream()->getBuffer(), sizeof(digitalPinsUntil33));
    break;
    case 2:
      // Atribuimos ao endereço da struct global Dpins2_ADPins1, os valores em bytes recebidos por SPI
      memcpy(&Dpins2_ADPins1, slave.getInputStream()->getBuffer(), sizeof(digitalAndADPins));
    break;
    default:
      // Se o tipo não for 1 ou 2 exibimos erro e abortamos a função
      Serial.println("Erro ao obter primeiro byte!");
      return;
    break;
  }

  // Executamos uma task no core 0 para exibirmos na serial os valores das structs
  // Assim podemos voltar para a rotina de leitura SPI mais rapidamente
  xTaskCreatePinnedToCore(taskPrintValues, "taskPrintValues", 10000, (void*)(int)type, 2, NULL, 0);
}





TaskPrintValues


// Task que exibe os valores dos pinos de acordo com o tipo de estrutura
void taskPrintValues(void *p)
{
  // Recebemos o tipo por parâmetro
  // 1 - primeira struct
  // 2 - segunda struct
  // Obs. Não é obrigatório enviar as estruturas na ordem, desde que seus tipos sejam enviados corretamente
  uint8_t type = *((uint8_t*)(&p));

  // Flag que evita imprimir os dados embaralhados (por mais de uma task)
  while(serialIsBusy)
    delay(1);

  // Setamos a flag para true
  serialIsBusy = true;
  // Exibimos na serial
  Serial.println("\nTipo:"+String(type));



  // Para cada tipo, chamamos a função printStatePins enviando uma determinada struct
  switch(type)
  {
    case 1:
      printStatePins(DPins1);
    break;
    case 2:
      printStatePins(Dpins2_ADPins1);
    break;
    default:
    // Se o tipo não for 1 ou 2, exibimos erro
    Serial.println("taskPrintValues: Tipo invalido");
    break;
  }

  // Setamos a flag para false
  serialIsBusy = false;
  // Encerramos a task
  vTaskDelete(NULL);
}


PrintStatePins (Struct 1 e Struct 2)

// Função que exibe na serial os valores da primeira estrutura (D2 até D33)
void printStatePins(struct digitalPinsUntil33 DPins1)
{
  // Percorremos o vetor de pinos digitais até o GPIO12 exibindo na serial
  // Exemplo de exibição: "D3 = 0"
  for(int i=0; i<11; i++)
    Serial.println("D"+String(i+2)+" = "+String(DPins1.digitalPins[i]));

  // Sabemos que o GPIO13 não faz parte dos pinos válidos, portanto na exibição pulamos do D12 para o D14
  for(int i=11; i<31; i++)
    Serial.println("D"+String(i+3)+ " = "+String(DPins1.digitalPins[i]));
}

// Sobrecarga da função acima
// Função que exibe na serial os valores da segunda estrutura (D34 até D49 e A0 até A6)
void printStatePins(struct digitalAndADPins Dpins2_ADPins1)
{
  // Percorremos o vetor com o restante dos pinos digitais exibindo na serial do D34 ao D49
  // Exemplo de exibição: "D34 = 0"
  for(int i=0; i<15; i++)
    Serial.println("D"+String(i+34)+" = "+String(Dpins2_ADPins1.digitalPins[i]));

  // Percorremos o vetor com os valores AD do A0 ao A6 e exibimos na serial
  for(int i=0; i<7; i++)
    Serial.println("AD"+String(i)+ " = "+String(Dpins2_ADPins1.ADPins[i]));
}




Callback_after_slave_tx_finish

// Função callback que é chamada logo após uma transação SPI
int callback_after_slave_tx_finish()
{
  //Serial.println("Size:"+String(slave.getInputStream()->length()));

  //Serial.println("[slave_tx_finish] slave transmission has been finished!");
  //Serial.println(slave[0]);
}


CÓDIGO UNO

Declarações e Variáveis

#include

// Pinos SPI:
// SCK: GPIO13
// MISO: GPIO12
// MOSI: GPIO11
// SS: GPIO10

// Variáveis que correspondem ao código do Arduino Mega (explicação no código do Arduino Mega)
struct digitalPinsUntil33
{
  uint8_t type;
  uint8_t digitalPins[31];
};

struct digitalAndADPins
{
  uint8_t type;
  uint8_t digitalPins[15];
  uint16_t ADPins[7];
};

struct digitalPinsUntil33 DPins1;
struct digitalAndADPins Dpins2_ADPins1;

// Variável que indica se a primeira struct já foi recebida
bool struct1Received = false;
// Buffer que recebe os dados do Arduino Mega
uint8_t buf[32];
// Variável referente ao tamanho do buffer
int sizeBuff = 0;



Setup


void setup (void)
{
  // Iniciamos a serial (debug)
  Serial.begin (115200);
  // Setamos o SPI para o modo Slave
  SPCR |= bit (SPE);
  // Setamos o pino MISO como saída
  pinMode(MISO, OUTPUT);
  // Setamos o pino SS como entrada
  pinMode(SS, INPUT);

  // Ativamos a função de interrupção (ISR)
  SPI.attachInterrupt();
  Serial.println("Slave ok");
}



Loop


void loop (void)
{
  if (sizeBuff>0 && digitalRead(SS) == HIGH)
  {
    delay(50);
    //Serial.println("Size: "+String(sizeBuff));

    if(!struct1Received)
    {
      memcpy(&DPins1, buf, sizeof(DPins1));
      struct1Received = true;
    }
    else
    {
      memcpy(&Dpins2_ADPins1, buf, sizeof(Dpins2_ADPins1));
      process();
      struct1Received = false;
    }

    sizeBuff = 0;
  }
}


ISR


// Função de interrupção SPI
ISR(SPI_STC_vect)
{
  // Atribuimos para o buffer o valor de SPDR (Recebido via SPI)
  buf[sizeBuff++] = SPDR;
}


Process


// Função que exibe na Serial os valores das structs 1 e 2
// De acordo com o tipo (type)
void process()
{
  if(DPins1.type == 1)
    printStatePins(DPins1);
  else
    Serial.println("Erro ao obter primeiro byte (struct 1)");

  if(Dpins2_ADPins1.type == 2)
    printStatePins(Dpins2_ADPins1);
  else
    Serial.println("Erro ao obter primeiro byte (struct 2)");
}


printStatePins (Struct 1 e Struct 2)

// Função que exibe na serial os valores da primeira estrutura (D2 até D33)
void printStatePins(struct digitalPinsUntil33 DPins1)
{
  // Percorremos o vetor de pinos digitais até o GPIO12 exibindo na serial
  // Exemplo de exibição: "D3 = 0"
  for(int i=0; i<11; i++)
    Serial.println("D"+String(i+2)+" = "+String(DPins1.digitalPins[i]));

  // Sabemos que o GPIO13 não faz parte dos pinos válidos, portanto na exibição pulamos do D12 para o D14
  for(int i=11; i<31; i++)
    Serial.println("D"+String(i+3)+" = "+String(DPins1.digitalPins[i]));
}
// Sobrecarga da função acima
// Função que exibe na serial os valores da segunda estrutura (D34 até D49 e A0 até A6)
void printStatePins(struct digitalAndADPins Dpins2_ADPins1)
{
  // Percorremos o vetor com o restante dos pinos digitais exibindo na serial do D34 ao D49
  // Exemplo de exibição: "D34 = 0"
  for(int i=0; i<15; i++)
    Serial.println("D"+String(i+34)+" = "+String(Dpins2_ADPins1.digitalPins[i]));

  // Percorremos o vetor com os valores AD do A0 ao A6 e exibimos na serial
  for(int i=0; i<7; i++)
    Serial.println("AD"+String(i)+" = "+String(Dpins2_ADPins1.ADPins[i]));
}





FAÇA O DOWNLOAD DOS ARQUIVOS:




Postar um comentário

0 Comentários
